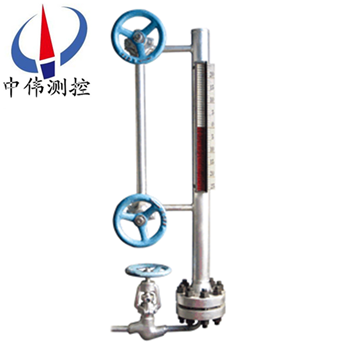

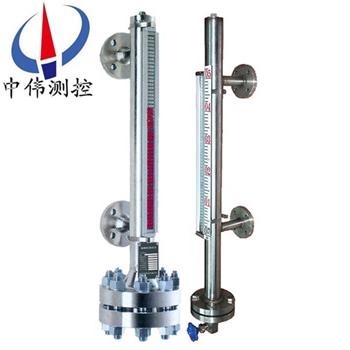

高溫高壓型磁翻板液位計

•
•

高溫高壓型磁翻板液位計適合高溫高壓容器內液體介質的液位測量。除現場指示，還可配遠傳變送器、報警（控制）開關，檢測功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。 測量范圍大

一、產品概述：

ZW-UHZ系列高溫高壓型磁翻板液位計可以拓寬UHZ系列的使用范圍，更廣泛地滿足電力、供熱、供氣等行業的要求，采用******的散熱方式，有效地控制了介儀表的工作溫度，避免了磁性元件在高溫條件下退磁,確保儀表工作可靠，可測量高溫450℃，高壓25MPa。

適用于高溫高壓液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐******隔離,使用安全、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。

用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或對進液出液設備進行控制。

二、工作原理：

1、基本型

ZW-UHZ系列高溫高壓型磁翻板液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。

2、上下限開關輸出

利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上開關動作，實現開-關控制或報警。

3、電遠傳

在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

三、應用場合：

ZW-UHZ系列高溫高壓型磁翻板液位計適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。

四、主要特點：

1、密封性強，不易滲透—采用特殊接口處理，更適合液氨等高滲透場合使用。

2、耐高溫、高壓能力強—溫度可大600℃,壓力可達25MPa 。

3、耐腐蝕能力—采用不銹鋼內襯PTFE工藝,使產品防腐能力超強。

4、可在低溫場合使用—采用特殊夾套工藝，零下200度場合也能應付自如。

5、信號遠傳能力強—信號輸出可為開關量、模擬量，可帶HART協議。

五、技術參數：

測量范圍：150～15000mm；

準確度：±10mm；

工作壓力：常壓～25MPa；

工作溫度：-200～600℃；

介質密度：0.5～2.0 g/cm3；

介質密度差：≥150kg／m3（測量界位）；

環境振動：頻率≤25Hz 振幅≤0.5mm；

跟隨速度：≤0.08m/s；

介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）；

過程連接：

側裝法蘭：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97；

頂裝法蘭：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97；或者由客戶指定安裝尺寸。

材質：

主導管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE；

浮子：鈦；PTFE。

六、附加功能選擇項：

1、磁性限位開關：

常開型：高于報警點合并；

常閉型：高于報警點斷開；

開關容量：250VAC1A（阻性）250VAC0.3A；

開關壽命：100000次。

2、液位變送器：

輸出電流：4-20mADC；

分辨率：±1-±10mm；

負載電阻：500Ω（24VDC供電時）；

傳送距離：＞3000m；

工作電源：16-30VDC。

3、智能液位變送器：

輸出電流：4-20ADC；

分辨率：0.2mm；

負載電阻：500Ω（24VDC供電時）；

傳送距離：＞3000m；

工作電源：16-30VDC。

七、系統構成及接線：

1、上下限開關輸出：

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳：

由測量單元和變送單元兩部分組成。

3、本安防爆：

a 帶本安防爆，上、下限開關輸出型：

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）

b 帶本安防爆遠傳型：

適合使用于∏類電氣設備（工廠用）、C級氣體，表面溫度組別T4（135℃）。

c 使用注意事項：

①變送器外殼設有外接地，用戶使用時須***可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF。

八、安裝、使用和維護：

1、液位計安裝須***垂直，以保證磁性浮子在主導管內上下運動自如。

2、液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。

3、液位計筒體周圍不容許有磁體靠近，否則會直接影響液位計正常工作。

4、液位計出廠時一般不保溫，但可根據用戶需求代為保溫，如用戶自行采用拌熱管路時，須***選用非導磁材料。

5、為防止運輸中磁性浮子在主導管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。

6、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，使零位以上顯示白色

7、液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正。）

8、打開底法蘭悶板，裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝。

9、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

10、根據介質情況，可定期清洗主導管，清除管內沉積物雜質。

九、安裝步驟過程：

1、出廠后，已經全部調試配裝好，到達現場后，首先*步，須***先清理干凈現場需要安裝的設備。

2、準備好安裝所需的工具和螺栓以及廠家配送的翻柱指示校準棒。

3、擦拭現場法蘭，調整好設備法蘭位置與磁翻板液位計法蘭對直，須***保持磁翻板液位計主體垂直，然后用工具把螺栓裝入法蘭的4個孔。

十、安裝注意事項：

1、液位計安裝須***垂直，以保證浮球組件在主體管內上下運動自如。

2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。

3、液位計安裝完畢后，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色，零位以上顯示白色。

4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻珠轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。

6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。

十一、選型編碼：

十二、設計訂貨時請提供下列數據：

1、型號規格；磁翻板位計：ZW-UHZ系列；

2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；

3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用常規的法蘭是DN20或DN25；

9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
