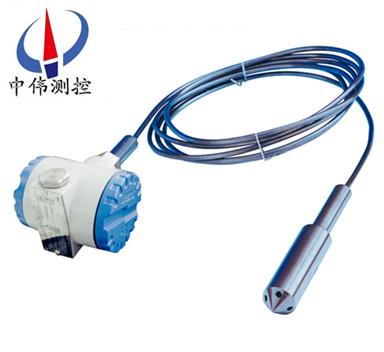

射頻電容式物位計

•

射頻電容式物位計適用于工業生產過程中各種貯槽、容器中貯料物位、界面的連續測量。儀表輸出標準直流電流信號，供給顯示、多點巡檢、記錄、控制、調節等儀表或 PLC 、DCS 、 FCS 系統，以實現對物位的

一、產品概述：

ZW-LT700系列射頻電容式物位計采用結構簡單、堅固耐用且極穩定的可變電容形式，可變電容由壓力腔上的膜片和固定在其上的絕緣電極所組成，當感受到壓力變化時，膜片要產生微微的翹曲變形，從而改變了兩極的間距，采用******的檢測電路測電容的微小變化，并進行線性處理和溫度補償。傳感器輸出與被測壓力成正比的直流電壓或電流信號。

二、工作原理：

ZW-LT700系列射頻電容式物位計是由于液位的變化，液體包圍探極線的面積隨之改變，導致電容的變化，微處理器采集電容信號，處理并顯示輸出。電容法液位測量原理為探極線與導電液體構成一電容器，其中探極線的金屬內芯為電容的一極，導電液體為電容的另一極，中間為高穩定性的聚四氟乙烯。隨著液位的變化，液體包圍探極線的面積隨之改變，導致電容的變化，根據同心筒狀電容的公式可寫出液體高度與是容的關系：

C=Co 2πε/LogD/d*h   式中：

Co：分布電容

ε：聚四氟乙烯介電常數

D：探極外徑

d：探極內徑

h：液體浸沒探極的高度，因Co、ε、D/d為固定常數，所以C=kh,即電容量只與液體浸沒探極的高度成正比。

三、應用場合：

ZW-LT700系列射頻電容式物位計可將各種液位參數的變化轉換成標準電流信號、遠傳至操作控制室，供二次儀表或計算機裝置進行集中顯示、報警或自動控制。其******的結構及安裝方式，適用于冶金、化工、環保、電站、造紙、制藥、印染、食品、市政等行業的液位、料位、油水界面、泡沫界面的連 續監測。本儀表不適用于粘度大于 125mm2/s 的粘滯介質的液位測量。

四、主要特點：

1、多種信號輸出形式，方便不同系統配置；

2、聚四氟乙烯探極，耐酸、堿等強腐蝕性液體（除金屬鈉以外）及高溫；

3、測量部分，只有一條四氟軟線或四氟棒探極作為傳感器，可靠性高；

4、能用于高溫、高壓場合且測量值不受被測液體的溫度、比重及容器的形狀、壓力的影響；

5、二線制LED現場顯示，無須電源，******解決了LCD在黑暗環境中無法顯示的問題；

6、完善的過流、過壓、電源極性保護。

五、技術參數：

測量范圍：0.2-20米；

精 度：±0.5% ±1%；

探極耐溫：-40~+250℃；

變送器適應環境溫度：-40~+60℃；

允許容器壓力：-0.1MPa~2.5MPa；

測量介質：電導率不底于10-3S/m的酸、堿、水等非結晶導電液體；

供電電壓：DC12-35V（隔離式為DC21-27V）；

非隔離二線,三線制：20mA；

兩端隔離三線制：<32mA；

三端隔離四線制：<35mA；

輸出信號：4-20mA（0-10mA,0-20mA）；

輸出保護：27mA；

測量、輸出、電源之間隔離耐壓：1000V；

量程調節范圍及零點遷移：≥±30%FS；

變送器主體尺寸：Φ76×85。

六、安裝與調試：

1、液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。

2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。

3、在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

4、使用桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。

本產品在出廠時已經校準，若需要現場調整可采取以下方法：

1、采用智能電路的調試方法：

現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。

現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。

2、采用模擬電路的調試方法：

當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。

當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。

如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。

調整好后，應將變送器的蓋子擰緊。

七、安裝與使用說明：

1、一定要設法保持探極和罐壁(或輔助探極)平行，尤其是柔性探極需在罐底采取拉緊和固定措施。

2、安裝時用扳手擰動過程連接件的六角螺栓處，不可施力于其他部位。

3、探極適當地靠近罐壁有助于提高測量靈敏度。

4、容器為上方進料時，探極應盡量遠離進料口，并避免物料直接淋濺到探極上。

5、無輔助探極時，應確保儀表與容器連接處接觸******（容器與儀表間接觸電阻＜1Ω）。

6、接線完畢，請擰緊電纜接頭處鎖緊帽。

7、被測介質溫度高于100℃時，傳感器須定做散熱結構。

八、選型編碼：

九、設計選用及訂貨須知：

1、型號規格：ZW-LT700系列電容式物位計；

2、被測介質名稱：介質密度；

3、測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；

9、特殊要求：請在訂貨前詳細注明。

九、售后服務承諾：

1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
