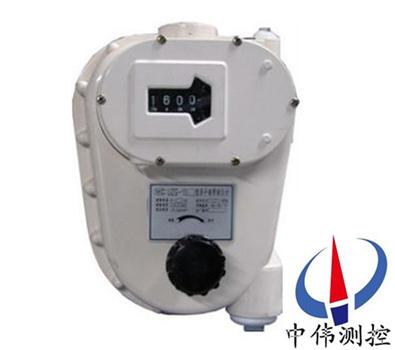

鋼帶浮子液位計

•

鋼帶浮子液位計為是引進國外液位計專有技術，經國產化生產的工業容器液位計，是可以就地指示的液位計測量，也可以根據客戶的要求標配變送器。具有實用性強、測量范圍大、精度高性能穩定、使用壽命長、便于維護等優點

一、產品概述：

ZW-UZG系列鋼帶浮子液位計是在石油工業生產過程中使用的多種液位計的基礎上，研制設計并有******特點的新產品，外觀設計新穎、體積小、電源電壓范圍大，適應性強，安裝簡便，現場安裝不用動火，不論是在用或新建設備均能很容易安裝使用，由于儀表的鋼帶是在罐內自成內環，因此，受外界溫度影響變化小，且儀表測量精度不受液體密度和溫度變化的影響。

二、工作原理：

ZW-UZG系列鋼帶浮子液位計是一種傳統的液位計。它是利用力學平衡原理設計制作的。它是由液位檢測裝置、高精度位移傳動系統、恒力裝置、顯示裝置、變送器裝置以及其他外設構成。

大體上講有機械式傳感和電子處理兩部分，傳感部分是通過浮子（浮子在測量的全過程都是浮在液面上），隨著被測液面的升降而升降，使固定在浮子上的閉環不銹鋼帶帶動計量輪正反方向旋轉，因計量輪的正反轉角度與浮子升降距離成正比，設計量輪的轉角為L/W

其中：L--浮子上升或下降的距離

W--為計量輪角度所對應的弧長

平衡阻尼器在這里有兩個作用，其一是給鋼帶一個恒定的拉力，避免鋼帶與計量輪之間可能產生的滑動；另一個是在液面波動時，形成液力波動時，阻止浮子的快速抖動，從而穩定浮子處于正確的位置。

計量輪的轉角通過磁偶合送給電子處理模塊，把轉角變換成相應的電壓量。

三、應用場合：

ZW-UZG系列鋼帶浮子液位計可以廣泛應用于石油、化工、電力、冶金、環保、食品等工業部門及附屬設施的各種變送器連接，將容器中的液位變化轉換成模擬信號、電脈沖信號或開關信號遠傳至控制室顯示或計算機房進行數據顯示和處理。

四、主要特點：

1、該產品按使用功能可分為普通型和封阻型兩種類型，其使用范圍如下：

a、普通型主要適用于無腐蝕性或毒性氣體溢出的場合；

b、封阻型主要適用于有腐蝕性或毒性氣體溢出的場合。

2、該產品按連接形式可分為法蘭連接型和螺紋連接型兩種類型，其使用范圍如下：

a、法蘭連接型主要適用于被測介質為有腐蝕性或毒性的液體的場合；

b、螺紋連接型主要適用于常壓、無腐蝕性或毒性氣體溢出的場合。四、******優勢：

1、外形結構簡單美觀、牢固，安裝、操作方便。

2、讀數直觀、醒目，可遠距離觀測。

3、測量范圍大、無盲區。

4、可以測量腐蝕性強、高粘度的介質。

五、技術參數：

1、環境溫度（℃）：-40～85（變送器部分）；

2、相對濕度（%）：5～100 （包括凝露和直接濕）；

3、大氣壓力（KPa）：86～108；

4、測量范圍：0～6，0～12，0～18，0～20；

5、測量誤差：±4.5；

6、靈敏度：1.5；

7、工作壓力（KPa）：0～17.5；

8、介質溫度（℃）：-40～200；

9、顯示方式：十米、米、分米、厘米、毫米五位數，由三位計數器和刻度盤顯示

10、接觸介質材料：1Cr18Ni9Ti；

六、安裝要求：

1、選定浮子安裝位置時應注意以下問題：①應便于安裝、調試、讀數和檢修，以在人孔、量油孔附近或?qū)ｉT的安裝板等手能觸及的部位zui好。②浮子中心距離容器側壁的尺寸應符合附圖的要求，有特殊情況時可在不影響儀表性能的情況下酌情處理。③浮子的工作位置應遠離出料口及攪拌器，以防止液面波動影響測量精度和穩定性。無法 避免時，要設計安裝分流板，防波罩等裝置加以解決。

2、浮子的安裝位置確定后，即可根據液位計的實物尺寸確定各鋼帶導管的長度尺寸。鋼帶導管使用1 1/2″水煤氣輸送或鍍鋅管, 與表頭、各彎頭及接管的連接為R1 1/2″螺紋。

3、表頭直接用螺紋與接管聯接，不必另加支撐固定；如果用戶自行設計制造防護檐或防護管防止直接的日曬雨淋將更有利于儀表的可靠工作。

4、鋼帶導管（用戶自備，或者有生產商提供）的內表面要經過清潔處理并有防止銹蝕的保護涂層。

5、安裝鋼帶導管應注意管子的垂直度誤差不應大于5mm。

6、ZW-UZG100、ZW-UZG101、ZW-UZG104型的導管支架焊接在罐壁上；ZW-UZG106型的導管支架用螺栓與罐壁上的角鋼支架（用戶自備）聯接。

7、儀表后蓋與罐壁垂直，以便在安裝變送器時儀表后面有足夠的空間。

七、安裝調整與使用：

1、用戶產品到貨后應首先檢查產品的包裝質量，包裝箱應完整無損，標志清晰；對于包裝已有明顯損壞的應及時通知貯運部門或到制造廠查清問題及責任，如無包裝質量問題，可開箱取出產品。

2、用戶應根據所選用的儀表型號和量程，對應閱讀本說明書內有關條款的要求，正確安裝、調整與使用。安裝時，可以參照安裝示意圖進行安裝。

3、根據安裝現場的情況，參照液位計的實際尺寸，確定儀表的安裝位置；并確定1 1/2″鋼帶導管的長度尺寸，加工好端部的R1 1/2″螺紋，內表面應電鍍或涂防銹漆，供安裝時使用。

4、鋼帶導管的各接頭處在聯接時用聚四氟乙烯生料帶輔助密封。

5、儀表安裝完畢后，可按用戶實際要求調整計數器顯示。

6、開始向容器內泵入介質時，應緩慢進行防止過大的沖擊損壞浮子及其它機件。

7、儀表安裝完畢后，可按用戶實際要求調整計數器顯示。按銘牌指示的方向旋轉表頭正面的手輪1/4圈可稍微提起浮子，此時計數器讀數應有變化，說明儀表工作正常，即可投入使用。

8、維護保養：

1、對于正確安裝于******工作環境中的儀表，除日常表面的維護外，平時無需特殊的維護與保養。當被測介質中有污染物可能粘覆浮子或其它零件表面上時，應定期清潔處理，以防儀表工作發生故障。

2、儀器的轉動部位應經常加少量的潤滑油進行潤滑。

3、在設備大修時應拆下儀表進行清潔處理，并更換老化的橡膠密封件，以保證儀表的密封性及工作的可靠性。

4、長期使用的儀表應定期更換易損件。

八、選型編碼：

九、設計選用及訂貨需知：

1、請您根據您的實際情況，參照選型說明（未盡事項，請來電咨詢），慎重選擇適合您具體需求的產品。當您了解您的需求和我們產品的基本屬性后，可根據設計要求和現場情況正確選用儀表并按完整的產品規格代碼定貨。

2、按設計和使用要求未能選出適當?shù)膬x表時，請?zhí)岢鰡栴}和要求，我們的專業人員將協助您選型或為您設計制造特殊的產品，請至少提供下列資料：工作壓力、工作溫度、介質名稱、對材料的要求等。
