射頻導納物位開關

•
•

射頻導納物位開關是電容式物位開關的換代產品，解決了物料的粘附問題，相對于其他******產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學

一、產品概述：

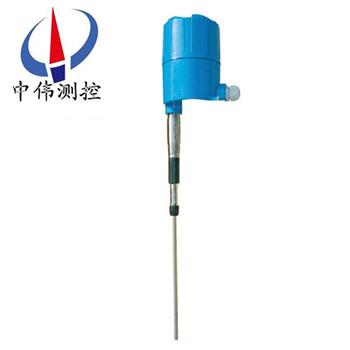

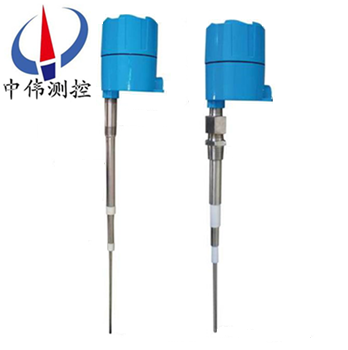

ZW-L2000C系列射頻導納物位開關即射頻導納物位開關也常稱作是射頻導納開關，射頻導納開關通用型點位控制儀表。產品用于限位控制和報警，儀表廣泛應用于工業和民用現場，適用于大多數應用場合。儀表由一個電路單元，與一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選。儀表可選整體或分體安裝。

ZW-L2000C系列射頻導納物位開關解決了物料的粘附問題，相對于其他******產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學特性變化影響。220V或24VDC供電，以性能可靠、安裝方便得以大量應用。

二、工作原理：

ZW-L2000C系列射頻導納物位開關是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的新型物位控制技術，是電容式物位技術的升級。射頻導納開關發射一定的高頻無線電波作用于探頭上，以此分析和確定容器內物位的變化。射頻導納開關對所探材料的不同，無線電波的頻率也隨之改變。射頻導納開關的探頭和容器壁構成了一個間距固定的電容兩級，探頭的絕緣材料和周圍的空氣提供絕緣介質?？諝獗黄渌橘|所取代時，探頭與容器壁所構成的電容量將改變，這一變化將引起作用于射頻導納開關探頭的無線電波的變化。這一變化被射頻導納開關內部線路檢測到，與設置值比較，確定其改變量。當與設置值相同時，輸出開關量信號。

三、應用場合：

電廠：煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化罐、倉泵、灰庫、油箱等；

油田：原油或成品油儲罐、三相分離器、沉降罐、污水罐及油水界面、鉆探泥漿罐等；

化工：原油蒸餾塔、原料和中間料倉、反應罐、氨水罐、固體料倉、分離器等；

冶金：礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐等；

水泥：石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉等；

水處理：蓄水池、污水池、水處理罐、沉淀池、深井、飲用水網絡等；

造紙：原料倉、儲料塔、干燥鼓、化學物料存儲倉等；

其他：采石場、食品、制藥、環保、造船等行業等。

四、主要特點：

1、通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，zui高測量 溫度可達800℃，zui大壓力可達5Mpa，并可應用于腐蝕、沖擊等惡劣場合。

2、防 掛 料：******的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。

3、免 維 護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。

4、抗 干 擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。

5、準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。

五、技術參數：

1、工作電源：24VDC；220VAC；

2、相對濕度：≤85%；

3、輸出信號：兩組常開、常閉觸點；

4、觸點容量：AC220V，5A; DC24V，3A；

5、環境溫度范圍：-40℃~+60℃；

6、介質溫度：-180℃~+200℃；

7、延遲時間：0.2S（0.2~30S可調）；

8、防護等級：IP65；

9、探頭材質：316不銹鋼、四氟乙烯；

10、防爆等級：ExdIIBT4；

11、連接方式：3/4″NPT螺紋；3/4″管螺紋；法蘭（可選）；1 – 1/ 2″管螺紋；

12、安裝方式：頂裝、側裝。

六、開關的安裝要求：

1、射頻導納物開關即可垂直安裝又可水平安裝。

2、安裝時，須***保證傳感器的中心探桿和屏蔽層與容器壁（或安裝管）互不接觸，絕緣******，安裝螺紋與容器壁連接牢固，電器連接******，而且探頭的屏蔽層要進入容器內部。

3、對于有攪拌的場合，探頭需支撐或地錨固定（固定端要與探頭絕緣），水平安裝的儀表進線口一定要向下，垂直安裝線防爆管一定要底于進線口的排水口，以防防爆管積水危及儀表電子單元。

4、按隔爆要求安裝的儀表，每一與防爆外殼相連的接線須***配有經認證過的密封填料函或防爆鋼管密封接頭。

5、認證過的密封填料函或防爆管密封接頭產品請咨詢本公司及代理商。儀表安裝區域要求有避雷裝置，以防雷擊。

6、24VDC電源紋波不得大于200mV。

7、電源地線要接在標準地或標準地儀表地，不可接在動力地上。

七、安裝注意事項：

1、安裝位置不能離入料口太近，否則，在入料時容易接收虛假回波。

3、對于圓柱形的原煤倉，應安裝在圓柱半徑的二分之一處，傳感器應對準出料口。

3、接線

物位開關根據型號不同所需的電壓等級也不相同，為了保證人身安全和儀器的完好，應在斷電的情況下接線。

接線方式分為兩線制和四線制,

因我們所采集的是4-20MA的電流信號，為防止現場電磁干擾，確保信號的準確性，應采用屏蔽電纜,屏蔽電纜一端接地。

八、選型編碼：

九、傳感器選型表：

注：1、PTFE為聚四氟乙烯；2、以上為標準長度，可根據用戶要求開關長度生產。

十、設計選用及訂貨須知：

1、液面控制裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。

售后服務承諾：

1、我公司所售液位開關系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
