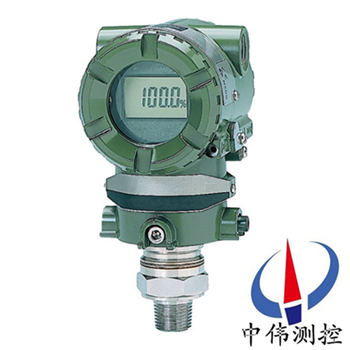

絕壓/壓力變送器
絕壓/壓力變送器用來測量氣體、液體和蒸汽的流量、液位、密度和壓力，然后將其轉變成4-20mADC的電流信號輸出。ZWA510A/530A也可以通過BRAIN手操器或CENTUM CS/μXL或HART
Description：
一、產品概述：
ZWA510A/530A系列絕壓/壓力變送器是引進國外xj****技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。由于外觀上******融合了目前國內***為流行，為適合國內自動化水平的不斷提高和發展。
二、小型輕量設計：
ZWA510A/530A系列絕壓/壓力變送器采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。
三、現場總線通信能力：
現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新換代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。
ZWA510A/530A系列絕壓/壓力變送器提供兩種現場總線模式，FOUNDATION?現場總線低壓模式和PROFIBUS PA設備，以實現橫河電機和其他供應商的協同工作。軟件方面，ZWA510系列采用兩個AI功能塊計算差壓和靜壓，從而實現靈活的儀表配置。
四、主要特點：
1、超級的測量性能，用于壓力、差壓、液位、流量測量；
2、數字精度：+（-）0.2%；
3、穩定性：0.25% 60個月；
4、量程比：100：1；
5、測量速率：0.2S；
6、小型化（2.4kg）全不銹鋼法蘭，易于安裝；
7、過程連接與其它產品兼容，實現測量；
8、世界上***一采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；
9、采用16位計算機；
10、標準4-20mA，帶有基于HART協議的數字信號，遠程操控支持向現場總線與基于現場控制的技術的升級。
五、技術參數：
1、使用對象：液體、氣體和蒸氣；
2、測量范圍： 0-1.6～10Mpa；
3、輸出信號：4~20mA DC （特殊可為四線制）；220V AC供電，0~10mA DC輸出；
4、供電電源：12~45V DC，一般為24V DC；
5、負載特性：與供電電源有關，在某一電源電壓時帶負載能力；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）；
6、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示；
7、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；
8、量程和零點：外部連續可調；
9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的******值，均不能超過測量范圍上限的100%。zui大正遷移量為zui小調校量程的500%；zui大負遷移量為zui小調校量程 的600%；
10、溫度范圍：工作溫度范圍：－20~+88℃；
六、安裝注意事項：
1、安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息。
2、變送器應安裝于通風、干燥、無蝕、陰涼處，如露天安裝應加防護罩，避免陽光照射和雨淋，避免變送器性能降低或出現故障。
3、變送器屬精密儀器，安裝時忌強力沖擊、摔打。
4、按接線圖正確連接。
5、注意保護變送器引出電纜。在工業現場使用時，建議使用金屬管保護或者架空。切勿松動電纜引出端的密封螺帽，避免潮氣進入。
八、選型編碼：
ZWA510A/530A | （中偉測控） | ||||||||
4 | 0-6～40KPa | ||||||||
5 | 0-40～200KPa | ||||||||
6 | 0-0.16～1MPa | ||||||||
7 | 0-0.4～2.5MPa | ||||||||
8 | 0-1.6～10MPa | ||||||||
代號 | 功能 | ||||||||
N | 普通模擬型（輸出:4～20mA） | ||||||||
G | 常規智能型（輸出:4～20mA） | ||||||||
S | 標準智能型（輸出:4～20mA帶HART總線協議） | ||||||||
代號 | 結 構 材 料 | ||||||||
法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||||
22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油
| |||||
23 | 316不銹鋼 | 316不銹鋼 | 哈氏C-276 | ||||||
24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||||
25 | 316不銹鋼 | 316不銹鋼 | 鉭 | ||||||
代號 | 精度 | ||||||||
Q1 | 0.2%FS | ||||||||
Q2 | 0.5%FS | ||||||||
代號 | 電氣連接頭 | ||||||||
L1 | M20X1.5內螺紋 | ||||||||
L2 | 1/2NPT內螺紋 | ||||||||
代號 | 附加選項 | ||||||||
M1 | 0～100%線性指示表頭 | ||||||||
M3 | 數字顯示表頭 | ||||||||
B1 | 2″管裝彎支架 | ||||||||
B2 | 墻裝/板裝彎支架 | ||||||||
B3 | 2″管裝平支架 | ||||||||
D0 | 泄放閥在壓力室中部 | ||||||||
D1 | 側面泄放閥在壓力室上部 | ||||||||
D2 | 側面泄放閥在壓力室下部 | ||||||||
C0 | 1/2″錐管內螺紋接頭 | ||||||||
C1 | 1/2″引壓接頭及后部焊接引壓管φ14（供貨時含C0） | ||||||||
C2 | 丁字形螺紋接頭M20X1.5 | ||||||||
d | 隔爆型EXd ⅡCT5 | ||||||||
i | 本安型EXiaⅡ CT6 | ||||||||
九、訂貨選用及訂貨須知：
1、ZWA510A/530A系列絕壓/壓力變送器型號可根據選型規格表按需要確定。
2、選型規格表中的數字、符號須***填寫清楚、準確無誤。
3、如有正負遷移，須***注明遷移量數值。
4、根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。
5、需要標注工位號時，應在訂貨時注明。
售后服務承諾：
1、我公司所售中偉壓力變送器產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
