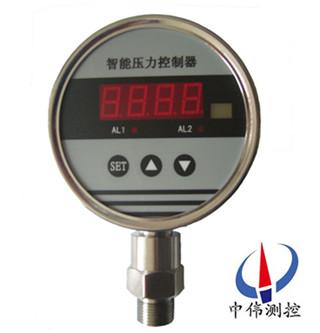

智能壓力控制器

•

智能壓力控制器是一種集控制、檢測、顯示于一體的工業儀表，儀表采用微處理器技術，使報警控制及電流輸出設定智能化。儀表工作電源采用直流24V或交流220V,使用極其方便。

一、產品概述：

ZW-K102系列智能壓力控制器是集壓力測量、顯示、輸出、控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油芯體，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。

二、應用場合：

ZW-K102系列智能壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量、顯示與控制。

三、主要特點：

1、100 標準儀表安裝；

2、 兩路控制點現場設定；

3、4~20mA 標準信號輸出（可選）；

4、兩路控制點繼電器輸出 220VAC 3A；

5、4 位 LED 數碼管顯示，無視值誤差。

四、技術參數：

1、測量介質：弱腐蝕性氣體、液體；

2、介質溫度：-40-125℃；

3、環境溫度：-40-85℃；

4、環境濕度：≤95%RH；

5、測量范圍：-0.1—60MPa；

6、準確度：優于0.5%FS；

7、顯示：四位0.56"數碼管。顯示范圍：-1999—9999；

8、輸出信號：4-20mADC, 負載電阻250-500Ω；

             兩路繼電器常開觸點：6A/220VAC 10A/24DC；

            （常閉觸點輸出需定制）

9、壓力接口：M20×1.5 標準螺紋（可用戶定制）；

11、壓力接口材料：不銹鋼（1Cr18Ni9Ti）；

12、外殼：隔爆壓鑄鋁殼（1151殼體）；

13、防護等級：IP65。

五、安裝要求：

機械安裝：

1、可以通過壓力管接頭（ M20*1.5 ）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。

2、在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

注：量程小于 100KPa 時須***垂直安裝。

電氣連接：

為了防止電磁干擾的影響應注意以下事項：

1、線路連接盡量短；

2、采用屏蔽線；

3、盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線；

4、若用微型軟管安裝，殼體須***單獨接地。

六、使用時需要注意以下事項。

1、使用時，為了避免壓力的波動過大，工業電源的供電電壓務必要穩定充足，電壓的波動幅度應小于壓力的波動幅度，否則如果電源的容量過小，壓力的顯示指也會上下跳動。另外電源線和各個接線之間務必接線正確且接觸******，否則會影響的工作效率。

2、在使用過程中會受到靜電或者調頻的干擾，因此抗干擾措施務必要做好：如可以將的外殼******接地，信號線可以改用屏蔽線，這些措施一定程度上都可以消除靜電和調頻的干擾。

七、選型注意事項：

1、在工作超時之后應當保持穩定度，大部分的壓力控制器在超時工作后都會發生所謂的漂移，因此，一定需要足夠了解壓力控制器的穩定度，這將在以后的工作中減少不必要的麻煩。

2、的封裝，壓力控制器的封裝，不能忽視其的機架，然而這一點在以后使用中會逐漸暴露出其缺點。在選購前一定要考慮其使用的工作環境，以及濕度如何，會不會又強烈的撞擊或者振動等。

3、與其他電子設備的連接也是很重要的，應該考慮到是否需要采用距離連接，如果確定采用的話，應該選用怎樣的連接器。

4、是否需要具備互換性的，確定所選擇的可以適應多個系統。

5、除此之外，還要考慮其的防爆等級

八、技術性能：

九、選型編碼：

十、設計訂貨須知：

訂貨時請寫明被測介質名稱、工作壓力、介質溫度、測量范圍情況等。如有疑問請致電本公司技術或銷售經理。

售后服務承諾：

1、我公司所售儀表系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
