充油式隔膜壓力計

•

充油式隔膜壓力計被廣泛應用于電路板印刷設備，金屬蝕刻機及PCB/LCD清洗液體過濾泵浦，耐腐蝕，可量測高粘度液體。用于化工行業各類化工機械。如顯影機、清洗機、蝕刻機、藥液過濾機等設備。有時也可用于工業

一、產品概述：

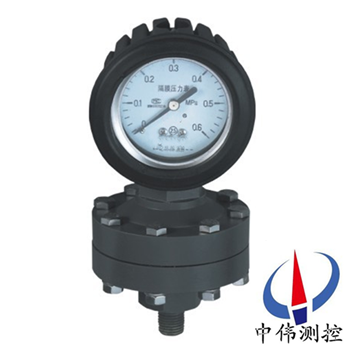

YTP-100PP系列充油式隔膜壓力計是采用優質PP料,工藝******,外觀亮麗,質量可靠,防水、耐振、耐蝕性能******。且壓力量程眾多,規格齊全,有單面、雙面，一體成型式及兩體式,一體成型式不易產生裂痕以及漏油現象,隔膜可選擇氟橡膠或鐵氟龍，適應性強。

二、工作原理：
YTP-100PP系列充油式隔膜壓力計由測量系統（包括接頭，波紋膜盒等），傳動機構（包括拔桿機構，齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。
是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

三、主要特點：
1、眾多的壓力量程,能更好的適應客戶的要求；
2、價格低廉，能為你節約成本；
3、外觀亮麗，更能體現你設備的價值；
4、安裝便捷，拆卸靈活；
5、維護簡單,性能穩定。

四、技術參數：

五、壓力表的安裝：
1、壓力表的安裝位置應符合安裝狀態的要求，表盤一般不應水平放置，安裝位置的高低應便于工作人員觀測。
2、壓力表安裝處與測壓點的距離應盡量短，要保證完好的密封性，不能出現泄漏現象。
3、在安裝的壓力表前端應有緩沖器； 為便于檢驗，在儀表下方應裝有切斷閥；當介質較臟或有脈沖壓力時，可采用過濾器、緩沖器和穩壓氣等。

六、使用維護：
1、儀表須***垂直：安裝時應使用扳手旋緊，不應強扭表 頭；運輸時應避免碰撞。
2、儀表使用宜在周圍環境溫度為-25~55℃。
3、使用工作環境振動頻率<25HZ，振幅不大于1mm。
4、儀表使用范圍，應在上限的1/3～2/3之間。
5、儀表應經常進行檢定(至少每三個月一次）。

七、設計選用及訂貨須知：
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請在訂貨時詳細說明。
六、售后服務承諾：
1、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
