隔離配電器

•

隔離配電器是在自動化控制系統中對各種溫度變送器、流量變送器、壓力變送器、液位變送器等24VDC供電的二線制變送器配套，完成向變送器饋電 、取回參數信號、隔離轉換輸出的工作，滿足用戶本地監視遠程數據采集

一、產品概述：

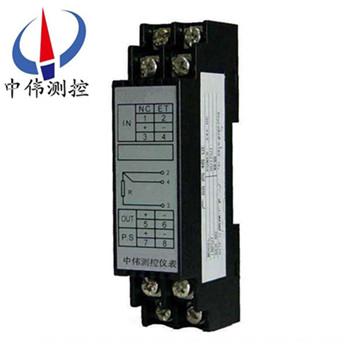

ZW-GLP系列隔離配電器給處于現場的變送器提供隔離的直流電源，并檢測來自變送器的4-20mA電流信號，經過隔離、抗干擾抑制等處理后。向控制系統或其它單元組合儀表輸出4-20mA以及其它直流電流或電壓信號。
二、應用場合：
ZW-GLP系列隔離配電器廣泛應用于機械、電氣、電力、石油、化工、鋼鐵、污水處理等領域的數據采集、信號傳輸轉換、PLC、DCS等工業測控系統，用來完善和補充系統模擬∣/O插件功能，增加系統適用性和現場環境的可靠度。
三、主要特點：
1、單片機芯片******而強大的軟件功能和隔離器自身優異的硬件電氣性為產品的穩定性和可靠性提供了堅實的保證。
2、隔離器可使用通訊協議利用通訊手段和手操器連接，在線觀測輸入、輸出值。
3、無需借助外部的零點和滿度電位器即可對信號進行數字化自動/手動調校。同時可對輸入信號進行自動補償。
4、智能隔離器對輸入信號中的高、低頻干擾信號提供了軟件上的抑制和處理。即使在大功率變頻控制系統中也能可靠的運行。
5、輸入為單路或雙路的線性電流或電壓信號。
6、變送輸出隔離的單路、雙路電流或電壓信號，在輸入、輸出、電源之間提供******的電氣隔離。
四、技術參數：
1、系統傳輸準確度：±0.2%×F·S；
2、溫度漂移：≤0.005%F·S/℃；
3、工作溫度：工業級標準 -10～+55℃；
4、輸入阻抗：電流：100Ω；電壓：500KΩ；
5、電流輸出允許外接的負載阻抗：4-20mA輸出時0～500Ω；0-10mA輸出時0～1KΩ,需要更大的負載能力請在訂貨時說明；
6、電磁兼容：符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求；
7、輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.ac；
8、儲運環境溫度：-40～+80℃；
9、相對濕度：10-90％RH（40℃時）；
10、供電電源：交流： AC 95～265V；
11、直流：DC12V～32V（反接保護）；
12、輸入功率：0.9～1.8W（與型號有關，詳見本手冊附錄中關于輸入功率的計算方法）；
13、通訊接口：RS232 或 RS485，MODBUS軟件協議（選配）；
14、外形尺寸：寬×高×深：22.5×100×115mm；
15、凈 重：140g±20g。
五、工作條件：
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
六、選型表：

七、選型說明：
1、僅單通道產品具有報警、通訊功能；
2、具有報警功能的產品，其上限或下限報警值及報警控制可由編程器修改，詳細設置方法請參照手持式編程器使用說明書。繼電器缺省為常開點輸出，如需常閉請訂制。
