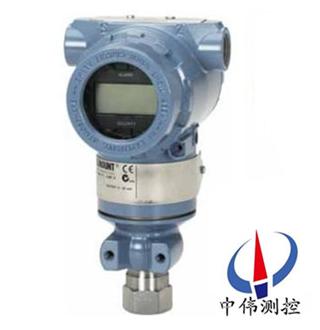

羅斯蒙特3051GP壓力變送器

•

羅斯蒙特3051GP壓力變送器是經過40年電力行業考驗的美國羅斯蒙特公司壓力變送器中的系列產品之一。具有高可靠性、長期穩定性和易于維護的設計。無論從設計到安裝，從維護到操作都能實現Z優化的測量概念。

一、產品概述：
羅斯蒙特3051GP壓力變送器終將安全可靠性、長久性和耐用性作為其設計宗旨。與所有羅斯蒙特壓力產品一樣，3051GP壓力變送器至少符合3σ的技術規格。為艾默生過程管理變送器贏得廣泛聲譽的堅固耐用、可靠的性能，外加智能性能，使該款變送器具有非凡的價值。
二、工作原理：
工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。3051壓力變送器傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于3051GP壓力變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。3051AP絕壓變送器，低壓側始終保持一個參考?jí)毫Α鞲心て膠ui大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
三、特征：
羅斯蒙特3051GP壓力變送器的壓力范圍可達4000psi。3051GP配備可以******組態的液晶顯示器（LCD），可以顯示壓力和診斷信息。小巧、質輕、易于安裝和運輸。
四、久經驗證的性能和可靠性：
即使在條件極其惡劣的應用場合下，3051GP也可提供準確、穩定和可靠的壓力測量結果。這種設計需要低量的灌充油，從而使變送器受到較小的溫度影響并達到出色的精度。
五、應用靈活性：
的標準過程連接件為1/2”，并配有與閥組連接的選項。所有類型的羅斯蒙特閥組都是******裝配且經過泄漏測試的快裝式裝配件，可以節約現場安裝成本。
由于小巧緊湊的設計特點，可以將其在狹小空間內直接與過程進行連接— 實現快速、輕松且節約成本的安裝過程。
壓力變送器的穩定性是變送器性能與時間相關的關鍵指標。通過超出IEC770測試標準的主動模擬測試，羅斯蒙特3051系列變送器已證明其在要求zui苛刻的工況下也能保持五年以上的穩定性能。
六、產品應用：
羅斯蒙特3051GP壓力變送器用來測量氣體、液體和蒸汽的壓力，然后將其轉變成4-20mADC的電流信號輸出。也可以通過HART375、475手操器相互通訊，通過它們進行設定和監控等。
七、主要特點：
1、連續工作5年不需調校；
2、溫度影響可忽略不計；
靜壓影響可忽略不；
3、單向過壓影響：連續10萬次單向過壓實驗后影響量≤±0.03%；
4、完善的自診斷功能；
5、小型、輕量(標準型3.9kg)；
6、靜壓影響忽略不計:
當加有靜壓(工作壓力)時，兩形狀、尺寸、材質******一致的諧振梁形變相同，故頻率變化也一致，故偏差自動清除(公式和圖類似溫度影響)。
7、單向過壓特性優異:
接液膜片與膜盒本體采用******的波紋加工技術，使外部壓力增大到某一數值時，接液膜片能與本體******接觸，硅油傳遞給傳感器的壓力不再隨外力的增加而增加，從而達到對傳感器的保護作用。
八、技術參數：
1、壓力范圍從 0–1.5 psi 到0–4000 psi（從 0–10 到0–27580 kPa）；
2、0.075% 參考精度，包括線性度、遲滯性和重復性；
3、量程比達到 100：1；
4、較輕的重量、緊湊的尺寸有助于實現輕松安裝和搬運；
5、在實際過程工況下可達到5年的穩定性。
九、典型型號：
3051GP1A2B21AB4K5M5
3051GP2A2B21AB4M5
3051GP3A2B21AB4
3051GP3A2B21AB4M5
3051GP4A2B21AB4K5M5
