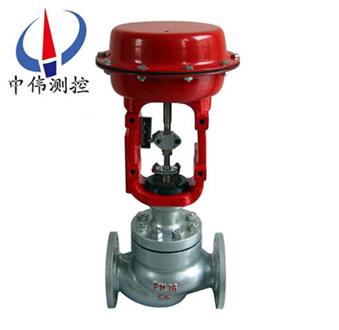

套筒單座調節閥

•

套筒單座調節閥是一種高性能的單座調節閥，適用于高壓差產生閃蒸空化的場合，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥體，流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。閥芯導向面積大，抗振性好。調節

一、簡介說明：
HSC系列套筒單座調節閥是一種高性能的單座調節閥，適用于高壓差產生閃蒸空化的場合，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥體，流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。
二、套筒單座調節閥技術參數和性能：
閥 體
型 式:直通單座套筒式鑄造球型閥
公稱通徑:40～200mm
公稱壓力: ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式: 法蘭式:FF、RF、RJ和LG
標準按JISANSIB16.5;JIS B2201
JB/T79.1 PN1.6MPa，JB/T79.2凹凸面
焊接式: 嵌接焊SW(40～50mm)
對接焊BW(65～200mm)
材料: HT200 ZG25 ZG1Cr18Ni9
ZG0Cr17Ni12Mo21.25Cr0.5Mo5.0Cr0.5Mo
SCPH21SCPH61Ti
上閥蓋: 常溫型(P):-17～+230℃
伸長I型(E1):-45～+17℃，
+230～+566℃
伸長工Ⅱ型(E2):整體式(E2Ⅰ):-100～-45℃
焊接式(E2W):-196-100℃
壓蓋型式: 螺栓壓緊式
填料: V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填
料，石棉編織填料。
閥內組件：
閥芯型式:單座套筒式柱塞閥芯
流量特性:等百分比(%)和線性(L)(金屬閥座)
套筒形式:分離式套筒
材 料:(17-4PH、0Crl7Ni12Mo2)
套筒單座調節閥執行機構：
型式: HA多彈簧式薄膜執行機構
膜片材料: 乙丙橡膠夾尼龍
彈簧范圍: 0.02～0.10，0.08～0.24MPa
供氣壓力: 0.14，0.16，0.28，0.40MPa
氣源接頭: Rc 1/4
環境溫度: -30～+70℃
閥作用型式: 氣-開式或氣-關式
備 注: 該閥也可配用VAS和VP執行機構
附 件: 定位器、手輪機構、氣動閥位傳送器
性 能
泄漏量: 符合標準ANSI B16.104IV級，小
于額定Cv的0.01％
回 差: 3％(不帶定位器);1％(帶定位器)
線 性: ±5％(不帶定位器);±1％(帶定位器)
備 注: 采用標準的V型聚四氟乙烯填料 儀表
可調范圍: 50:1
三、套筒單座調節閥的值和行程：

注：1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。
四、套筒單座調節閥的允許壓差：

B.氣-開式閥

注:1.***大允許壓差不超過ANSI B16.34或JIS B2201標準規定的***大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.帶有*的允許壓差,閥控制液體時,允許壓差只能為3MPa,超過3MPa時,請選用LHLC調節閥。
4.灰底框內數字表示閥配用標準規格執行機構。
五、法蘭距 mm：

注：法蘭距符合IEC534-3標準。
六、外形尺寸 mm：

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
重量 Kg
七、法蘭連接：

八、焊接連接：

設計選用及訂貨須知事項：
1、產品型號與名稱；
2、公稱通徑DNmm；
3、公稱壓力；
4、流量特性要求；
5、閥體材質及閥內件材料；
6、介質種類和溫度范圍；
7、閥前后壓力(壓差) ；
8、密封形式；
9、配套附件。
