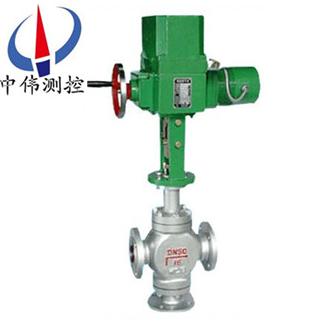

電動三通合流、分流調節閥

•

電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種

一、簡介說明：
ZAZQ、ZAZX系列電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
ZAZQ、ZAZX系列電動三通合流、分流調節閥產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
二、工作原理：
ZAZQ、ZAZX系列電動三通合流、分流調節閥由DKZ 電動執行機構和三通合流或三通分流調節閥組成，以電源為動力，接受統一的標準信號0～10mA DC或4～20mA DC驅使閥門開度與此操作信號相對應。合流閥的作用是將兩種流體匯合成第三種流體，分流閥是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合。可替代兩臺單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。
三、電動三通合流、分流調節閥的主要特點：
1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
3、伺服放大器采用深度動態負反饋，可提高調節精度。
4、電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
7、波紋管密封型對移動的閥桿形成******的密封，堵絕流體外漏。
四、電動三通合流、分流調節閥的主要零件資料：
1、閥體、閥蓋：HT200、ZG230～450ZG1Cr18Ni9Ti；
2、閥芯、閥座：1Cr18Ni9Ti司太萊合金堆焊；
3、填料：聚四氟乙烯；
4、推桿、襯套：2Cr13。
五、連接尺寸及標準：
1、法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88，JB/T79-94；
2、法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面、閥體為凹面；
3、結構長度：GB12221-89；
4、夾套保溫型夾套載熱體接口：對焊ф18X4；
5、閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、JPI等標準。
六、主要技術參數：

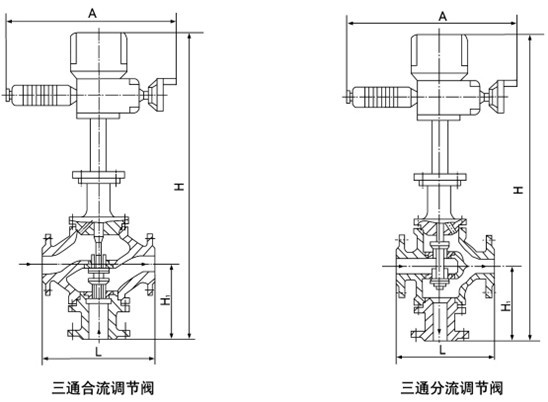

七、外形尺寸：

訂貨時請用戶提供以下資料：
1、調節閥名稱、型號；
2、公稱通徑；
3、公稱壓力(MPa)；
4、額定流量系數(KV)；
5、固有流量特性；
6、介質名稱、閥前后壓力、溫度、流量等；
7、整機作用方式(電開、電關)及輸入信號；
8、閥體、閥內件及填料材質；
9、附件(操作器、伺服放大器等)；
10、其他特殊要求。
