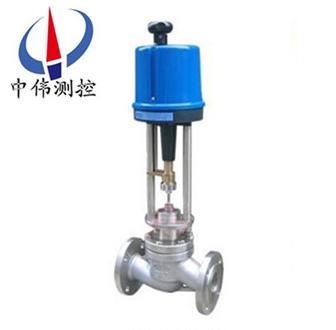

電動套筒調節閥
電動套筒調節閥具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
Description：
一、簡介說明：
ZAZM系列電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
二、廣泛應用：
ZAZM系列電動套筒調節閥具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
三、允許壓差：
ZAZM系列電動套筒調節閥標準組配的電動套筒調節閥允許壓差較大，但考慮到介質流體對閥塞、套筒的沖蝕和高壓差引起的噪聲、振動，因此當閥的壓差超過3MPa時：則應采取相應的工藝措施。
四、主要技術參數：
公稱通徑DN（mm） | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
額定流量系數Kv | 全量 | 15 | 35 | 50 | 125 | 190 | 400 | 630 |
0.6 | 9 | 20 | 30 | 75 | 115 | 240 | 350 | |
流量特性 | 直線、等百分比 | |||||||
公稱壓力PN（MPa） | 1.6，4.0，6.4 | |||||||
連接型式 | 法蘭連接：PN1.6按JB79-59標準 | |||||||
配用執行機構型號 | DKZ-310 | DKZ-410 | DKZ-410 | |||||
出抽推力（N） | 4000 | 6400 | 6400 | |||||
行程L（mm） | 16 | 25 | 40 | 60 | ||||
全行程時間（S） | 12.5 | 20 | 32 | 40 | ||||
作用方式 | 電開式（K）常用；電關式（B） | |||||||
輸入信號 | 0~10mA 4~20mA DC | |||||||
供電電源 | 220V；50~60Hz | |||||||
固有可調比R | 30：1 | |||||||
五、主要技術性能指標：
項目 | 技術性能指標 |
基本誤差% | ≤±5 |
回差% | ≤3 |
死區% | ≤5 |
泄漏量 | 0.01%×閥額定容量 |
額定流量系數誤差% | ≤±10 |
六、材料和適用溫度范圍：
閥體材料 | 材料牌號 | 公稱壓力（MPa） | 適用溫度范圍（℃） | |
常溫型 | 熱片型 | |||
鑄鋼 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 |
鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |

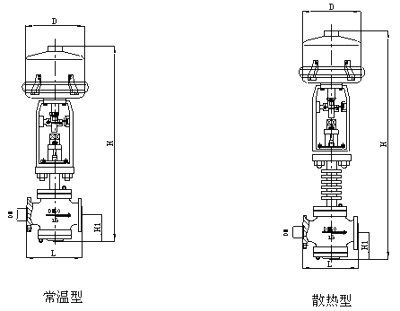

七、外形尺寸：
公稱通徑DN（mm） | A×B | L | H1 | H2 | |||
PN1.6 | PN4.0 | PN6.4 | 常溫型 | 散熱型 | |||
25 32 | 230×460 | 185 | 190 | 200 | 670 | 820 | 104 |
200 | 210 | 210 | 673 | 823 | 107 | ||
40 | 220 | 230 | 235 | 693 | 843 | 126 | |
50 | 250 | 255 | 265 | 698 | 848 | 131 | |
65 | 275 | 285 | 295 | 799 | 959 | 175 | |
80 | 230×530 | 300 | 310 | 320 | 809 | 969 | 190 |
100 | 350 | 355 | 370 | 821 | 981 | 202 | |
125 | 410 | 425 | 440 | 872 | 1087 | 250 | |
150 | 450 | 460 | 475 | 882 | 1097 | 260 | |
200 | 260×630 | 550 | 560 | 570 | 924 | 1139 | 302 |
250 | 670 | 66 | 670 | 1156 | 1368 | 422 | |
300 | 740 | 785 | 800 | 1215 | 1427 | 484 | |
設計訂貨及選型須知事項：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
