鏈輪式暗板刀型閘閥
產品編號：101827-366
產品型號：PZL73
更新時間：2014.07.13
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、閘閥概述：
PZL73系列鏈輪式暗板刀型閘閥閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。
PZL73系列鏈輪式暗板刀型閘閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便、防止介質外泄等優點。適宜在含粉塵或焦油的煤氣管線中使用。
PZL73系列鏈輪式暗板刀型閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。 刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。
二、鏈輪式暗板刀型閘閥產品特點 :
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物
三、鏈輪式暗板刀型閘閥技術參數：
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50-1200mm NPS 2"-20"
適用溫度：-38-+650℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
適用介質:糖漿、紙漿、污水、煤漿、灰、渣水混合物等
配套附件：安裝法蘭
四、鏈輪式暗板刀型閘閥安裝和使用：
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，又要保證插板開啟靈活；
4、用戶在安裝閥門前須***校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，須***彌留閥門驅動的必要安裝空間；
6、驅動裝置的接線須按線路圖進行；
7、閥門須***定期保養，不得隨意碰撞及擠壓，以免影響密封性能．
五、鏈輪式暗板刀型閘閥主要性能規范：
|
公稱壓力（MPa) |
殼體試驗（MPa) |
密封試驗（MPa) |
工作溫度 |
適用介質 |
|
1.0 |
1.5 |
1.1 |
≤100℃-425℃ |
紙漿、污水、煤漿、灰、渣水混和物 |
|
閥體 、上蓋 |
閥桿 |
密封面 | |
|
不銹鋼、碳鋼、灰鑄鐵 |
不銹鋼 |
不銹鋼 |
橡膠、四氟、不銹鋼、硬質合金 |
|

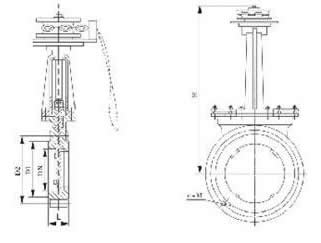

MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
4-M16 |
180 |
||
|
65 |
46 |
180 |
145 |
120 |
4-M16 |
180 |
|||
|
80 |
46 |
195 |
160 |
135 |
4-M16 |
220 |
|||
|
100 |
52 |
215 |
180 |
155 |
8-M16 |
220 |
|||
|
125 |
56 |
245 |
210 |
185 |
8-M16 |
230 |
|||
|
150 |
56 |
280 |
240 |
210 |
8-M20 |
280 |
|||
|
200 |
60 |
335 |
295 |
265 |
8-M20 |
360 |
|||
|
250 |
68 |
390 |
350 |
320 |
12-M20 |
360 |
|||
|
300 |
78 |
440 |
400 |
368 |
12-M20 |
400 |
|||
|
350 |
78 |
500 |
460 |
428 |
16-M20 |
400 |
|||
|
400 |
102 |
565 |
515 |
482 |
16-M22 |
400 |
|||
|
450 |
114 |
615 |
565 |
532 |
20-M22 |
530 |
|||
|
500 |
127 |
670 |
620 |
585 |
20-M22 |
530 |
|||
|
600 |
154 |
780 |
725 |
685 |
20-M27 |
600 |
|||
|
700 |
165 |
895 |
840 |
800 |
24-M27 |
600 |
|||
|
800 |
190 |
1010 |
950 |
898 |
24-M30 |
680 |
|||
|
900 |
203 |
1110 |
1050 |
1005 |
28-M30 |
680 |
|||
|
1000 |
216 |
1220 |
1160 |
1115 |
28-M30 |
700 |
|||
|
1200 |
254 |
1450 |
1380 |
1325 |
32-M36 |
800 |
|||
|
1.6 |
50 |
43 |
160 |
125 |
99 |
4-M16 |
180 |
||
|
65 |
46 |
185 |
145 |
120 |
4-M16 |
180 |
|||
|
80 |
46 |
200 |
160 |
135 |
8-M16 |
220 |
|||
|
100 |
52 |
220 |
180 |
155 |
8-M16 |
220 |
|||
|
125 |
56 |
250 |
210 |
185 |
8-M16 |
230 |
|||
|
150 |
56 |
285 |
240 |
210 |
8-M20 |
280 |
|||
|
200 |
60 |
340 |
295 |
265 |
12-M20 |
360 |
|||
|
250 |
68 |
405 |
355 |
310 |
12-M22 |
360 |
|||
|
300 |
78 |
460 |
410 |
375 |
12-M22 |
400 |
|||
|
350 |
78 |
520 |
470 |
435 |
16-M22 |
400 |
|||
|
400 |
102 |
580 |
525 |
485 |
16-M27 |
400 |
|||
|
450 |
114 |
640 |
585 |
545 |
20-M27 |
530 |
|||
|
500 |
127 |
715 |
650 |
609 |
20-M30 |
530 |
|||
|
600 |
154 |
840 |
770 |
720 |
20-M36 |
600 |
|||
|
700 |
165 |
910 |
840 |
788 |
24-M36 |
600 |
|||
|
800 |
190 |
1025 |
950 |
898 |
24-M36 |
680 |
|||
|
900 |
203 |
1125 |
1050 |
998 |
28-M36 |
680 |
|||
|
1000 |
216 |
1255 |
1170 |
1110 |
28-M42 |
700 |
|||
|
1200 |
254 |
1485 |
1390 |
1325 |
32-M48 |
800 |
九、訂貨須知：
1、訂貨前請認真了解本產品—鏈輪式暗板刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購刀型閘閥時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
十、驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品（鏈輪式暗板刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
